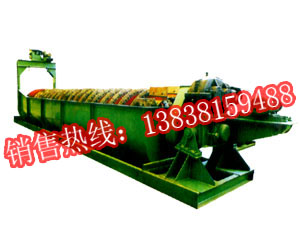

沉沒式螺旋分級機工作原理：
沉沒式螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把選礦球磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。沉沒式螺旋分級機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種.
沉沒式螺旋分級機主要技術參數：
|
規格型號
|
螺旋直徑
|
水槽長度
|
螺旋轉速（r/min）
|
生產能力（t/d）
|
電機功率
|
重量
（t）
|
||
|
返砂
|
溢流
|
傳動
|
提升
|
|||||
|
FG7.5
|
750
|
5500
|
6-10
|
340-570
|
65
|
3.0
|
手動
|
2.7
|
|
FG10
|
1000
|
6500
|
5.0-8.0
|
675-1080
|
110
|
5.5
|
手動
|
4.43
|
|
FG12
|
1200
|
6500
|
5.0-8.0
|
1170-1870
|
155
|
5.5
|
1.5
|
8.7
|
|
FG15
|
1500
|
8400
|
4.0-6.0
|
1830-2740
|
235
|
7.5
|
2.2
|
12.5
|
|
FG20
|
2000
|
8400
|
4.0-6.0
|
3240-5400
|
400
|
11
|
2.8
|
20.5
|
|
FG24
|
2400
|
9210
|
3.6
|
4650-7450
|
580
|
15
|
3.0
|
25.6
|
|
FG30
|
3000
|
1250
|
3.2
|
11625
|
890
|
22
|
4.0
|
37.7
|
